نحوه لوله کشی برق ساختمان؛ راهنمای جامع و تخصصی

اجرای درست تاسیسات الکتریکی از حساس ترین بخش های فرایند ساخت و ساز به شمار می رود. ایمنی ساکنان و جلوگیری از خطراتی مانند آتش سوزی یا اتصالات کوتاه، وابستگی مستقیمی به نحوه لوله کشی برق ساختمان و کیفیت متریال استفاده شده دارد.

این فرآیند باید دقیقاً طبق نقشه های مهندسی و استانداردهای نظام مهندسی (مبحث ۱۳ مقررات ملی ساختمان) انجام شود. در این بخش تمام مراحل، ابزارها، نکات فنی و استانداردهای لازم برای یک لوله کشی اصولی بررسی شده است.

لوله کشی برق ساختمان، بررسی ضرورت اجرا

لوله کشی برق به ایجاد بستری ایمن و استاندارد برای عبور سیم ها و کابل های برق، تلفن، آنتن و سیستم های هوشمند در دیوارها و کف ساختمان گفته می شود. هدف اصلی این کار، محافظت از هادی های الکتریکی در برابر ضربه، رطوبت، فشار مصالح و خوردگی است. علاوه بر حفاظت فیزیکی، این کار امکان تعویض یا تعمیر سیم کشی را در سال های بعد بدون نیاز به تخریب دیوارها فراهم می کند.

عدم رعایت اصول فنی در این مرحله می تواند خسارات جبران ناپذیری به بار آورد. اگر لوله ها دچار شکستگی شوند یا در مسیرهای اشتباه نصب گردند، فنر زدن و عبور سیم در مراحل بعدی غیر ممکن خواهد شد.

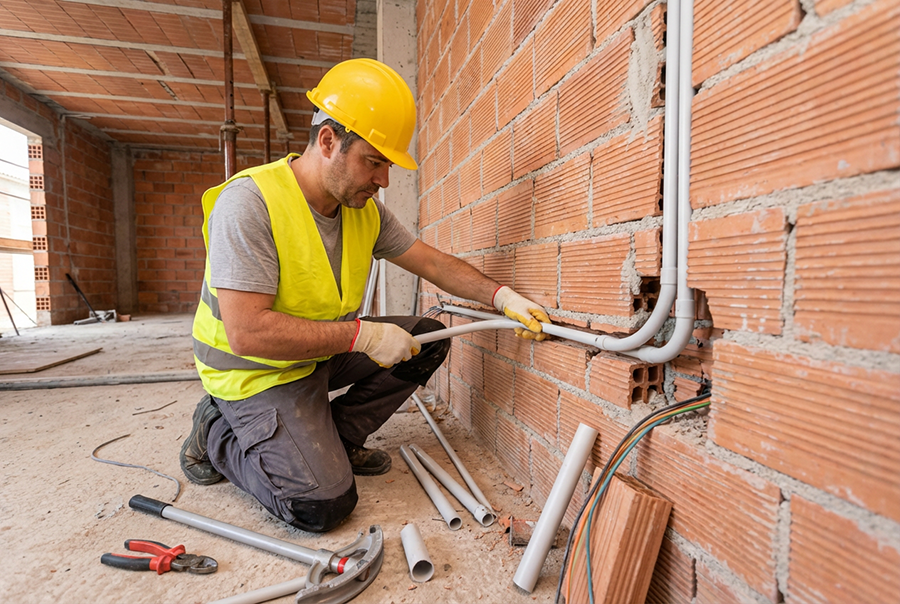

انواع روش های لوله کشی برق

پیش از ورود به مراحل اجرایی، باید با روش های کلی کار آشنا شوید. به طور کلی دو روش اصلی برای این کار وجود دارد:

• لوله کشی روکار: در این روش، لوله ها روی سطح دیوار نصب می شوند. این روش بیشتر در محیط های صنعتی، پارکینگ ها یا ساختمان های قدیمی که امکان کنده کاری ندارند استفاده می شود. زیبایی بصری کمتری دارد اما دسترسی به آن برای تعمیرات بسیار آسان است.
• لوله کشی توکار: روش استاندارد برای ساختمان های مسکونی و اداری است. در این روش شیارهایی در دیوار ایجاد شده و لوله ها درون آن دفن می شوند. پس از اتمام نازک کاری، هیچ اثری از لوله ها دیده نمی شود.

معرفی انواع لوله های برق و کاربرد آن ها

انتخاب جنس لوله تاثیر مستقیمی بر طول عمر سیستم برق ساختمان دارد. پیمانکاران باید تفاوت بین لوله های مختلف را بدانند:

۱. لوله برق PVC و لوله برق UPVC

این لوله ها پرکاربردترین نوع در صنعت ساختمان هستند. مزیت اصلی آن ها نارسانا بودن، مقاومت در برابر رطوبت و انعطاف پذیری است. نوع UPVC به دلیل خاصیت نسوز بودن یا خود خاموش کنندگی، استانداردترین گزینه برای ساختمان های مدرن است. این لوله ها در صورت آتش سوزی شعله ور نمی شوند و از گسترش حریق جلوگیری می کنند.

۲. لوله برق پلی آمید

این لوله ها انعطاف پذیری بسیار بالایی دارند و قیمت آن ها ارزان تر است. اما ایراد بزرگ آن ها اشتعال پذیری است. در بسیاری از پروژه های استاندارد، استفاده از این لوله ها ممنوع یا محدود شده است زیرا در برابر فشار فیزیکی مقاومت کمی دارند و ممکن است زیر فشار بتن یا گچ کاری له شوند.

۳. لوله برق گالوانیزه

این لوله ها مقاومت فیزیکی فوق العاده ای دارند و ضد زنگ هستند. کاربرد اصلی آن ها در محیط های صنعتی، موتورخانه ها و پارکینگ هایی است که احتمال ضربه فیزیکی به لوله زیاد است. اجرای این لوله ها نیاز به دستگاه رزوه و خم کن مخصوص دارد.

۴. لوله برق خرطومی

لوله های خرطومی دارای سطح مقطع فنری هستند و برای مسیرهای کوتاه که نیاز به انعطاف بالا دارند (مانند اتصال لوله اصلی به قوطی کلید در زوایای دشوار) استفاده می شوند. استفاده از نوع نسوز آن ها الزامی است.

جدول مقایسه انواع لوله برق

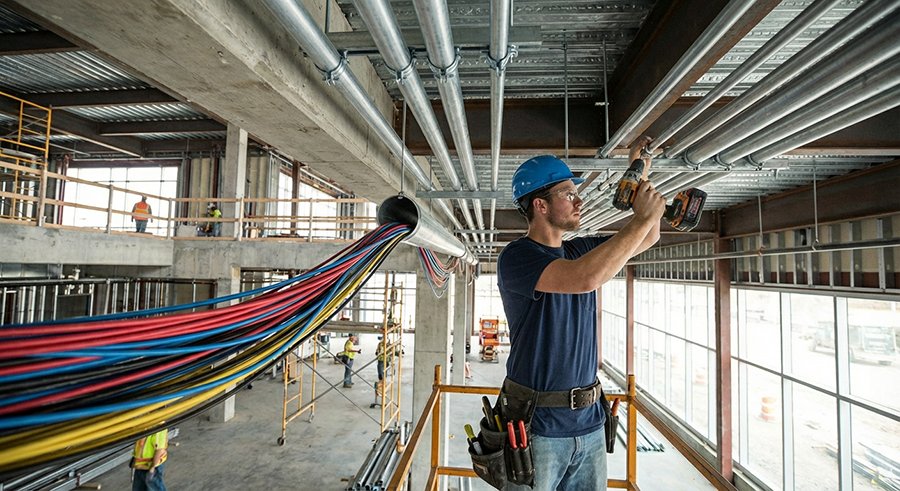

بهترین انتخاب برای لوله برق ساختمان

با توجه به الزامات مبحث ۱۳ مقررات ملی ساختمان و اهمیت ایمنی در برابر حریق، استفاده از لوله های UPVC (خم سرد) بهترین گزینه است. این لوله ها بدون نیاز به حرارت و تنها با استفاده از فنر مخصوص خم می شوند که سرعت اجرا را به شدت افزایش می دهد.

در این زمینه، شرکت سه ستاره نسوز سمنان یکی از معتبرترین تولیدکنندگان داخلی است. محصولات این شرکت با استانداردهای روز دنیا مطابقت داشته و به دلیل کیفیت بالای مواد اولیه، در برابر ضربه و فشار مصالح ساختمانی مقاوم هستند. برای تهیه لوله برق نسوز UPVC با کیفیت تضمین شده، می توانید به وب سایت رسمی این شرکت به آدرس https://semnan3star.com/ مراجعه کنید. استفاده از محصولات استاندارد این شرکت، ریسک له شدگی لوله ها و مشکلات سیم کشی بعدی را به حداقل می رساند.

ابزارهای مورد نیاز برای لوله کشی برق

برای اجرای یک پروژه حرفه ای، به ابزارهای تخصصی نیاز دارید:

• شیارزن: برای ایجاد برش های دقیق و هم اندازه روی دیوار بدون تخریب بیش از حد.
• دریل و هیلتی (بتن کن): برای سوراخ کاری سقف و تخریب جای قوطی ها.
• تراز لیزری یا شیلنگ تراز: جهت تراز کردن دقیق قوطی های کلید و پریز در یک ارتفاع مشخص.
• فنر خم کن لوله: برای خم کردن لوله های UPVC بدون شکستگی.
• ریسمان رنگی: برای خط کشی مسیرها روی دیوار.
• کاتر لوله بر: برای برش صاف و تمیز لوله ها.
• متر دستی: برای اندازه گیری دقیق فواصل.

مراحل گام به گام لوله کشی برق ساختمان

اجرای تاسیسات برقی باید در زمان مناسب (معمولاً پس از دیوارچینی و قبل از سفیدکاری) انجام شود. مراحل زیر باید به ترتیب و با دقت انجام شوند:

گام یک: بررسی نقشه تاسیسات و خط تراز

پیش از هر کاری، برق کار باید نقشه الکتریکال ساختمان را به دقت مطالعه کند. در این نقشه محل دقیق کلیدها، پریزها، جعبه فیوز، آیفون و سیستم های اعلام حریق مشخص شده است. پس از آن باید خط تراز را مشخص کرد. خط تراز معمولاً ۱۱۰ یا ۱۲۰ سانتی متر از کف تمام شده (کف سازی نهایی) در نظر گرفته می شود. تمام ارتفاع ها نسبت به این خط سنجیده می شوند تا کلیدها و پریزها در تمام اتاق ها هم سطح باشند.

گام دو: خط کشی و نشان گذاری

با استفاده از نقشه و خط تراز، محل قرارگیری قوطی های کلید و پریز و مسیر عبور لوله ها روی دیوارها علامت گذاری می شود.

• ارتفاع استاندارد کلیدها: ۱۱۰ تا ۱۲۰ سانتی متر از کف تمام شده.
• ارتفاع استاندارد پریزها: ۳۰ تا ۴۰ سانتی متر از کف تمام شده (در آشپزخانه و حمام متفاوت است).
• ارتفاع جعبه فیوز: ۱۵۰ تا ۱۷۰ سانتی متر.

گام سه: شیار زنی (Kneading)

در این مرحله با استفاده از دستگاه شیارزن، محل های علامت گذاری شده برش داده می شوند. عرض و عمق شیار باید متناسب با قطر لوله و تعداد لوله هایی باشد که قرار است از آن مسیر عبور کنند. استفاده از قلم و چکش برای مسیرهای طولانی منسوخ شده است زیرا باعث ترک خوردن دیوار و کاهش استحکام آن می شود. شیارزن ها برشی تمیز ایجاد می کنند که بعداً با گچ کاری کاملاً پر می شود.

گام چهار: کنده کاری جای قوطی ها

پس از ایجاد شیار مسیر لوله ها، باید محل نصب قوطی های کلید و پریز را خالی کرد. عمق این حفره باید به اندازه ای باشد که قوطی کاملاً هم سطح با گچ خاک (لایه زیرین گچ نهایی) قرار گیرد.

گام پنج: نصب قوطی کلید و پریز

قوطی ها در محل های خالی شده قرار می گیرند و با استفاده از گچ یا ملات سفت می شوند. نکته حیاتی در این مرحله تراز بودن قوطی هاست. اگر قوطی ها کج نصب شوند، کلید و پریز نهایی کج دیده خواهد شد. همچنین دهانه قوطی ها باید پوشانده شود تا ملات گچ وارد آن ها نشود.

گام شش: لوله گذاری

این اصلی ترین مرحله کار است. لوله ها طبق نقشه از کف یا سقف عبور داده شده و به قوطی ها متصل می شوند.

• لوله گذاری کف خواب: در این روش لوله ها از کف ساختمان عبور می کنند. باید دقت شود که لوله ها در مسیر رفت و آمد سنگین قرار نگیرند یا روی آن ها ماهیچه کشی (پوشش سیمانی) انجام شود تا آسیب نبینند.
• لوله گذاری سقفی: در سقف های کاذب، لوله ها از سقف عبور کرده و به سمت پایین (دیوارها) می آیند.

برای تغییر مسیر لوله های UPVC از فنر خم سرد استفاده می شود. لوله را با دست مالش داده تا کمی گرم شود (اصطکاک)، فنر را داخل آن کرده و خم می کنند. این کار نیاز به زانوهای آماده را کاهش داده و عبور سیم را راحت تر می کند.

گام هفت: اتصال به جعبه فیوز

تمام سرخط ها (لوله ورودی پذیرایی، خواب ها، آشپزخانه، کولر و…) باید به محل نصب جعبه فیوز هدایت شوند. آرایش و نظم لوله ها در ورودی جعبه فیوز بسیار مهم است تا در آینده عیب یابی سیستم آسان باشد.

گام هشت: پوشش دهی و ماهیچه کشی

پس از اتمام لوله گذاری، باید روی لوله هایی که در کف قرار دارند با ملات ماسه و سیمان پوشانده شود. این کار از لوله ها در برابر ضربات احتمالی کارگران دیگر (مانند کاشی کار یا گچ کار) محافظت می کند.

استانداردهای لوله کشی برق (مبحث ۱۳)

رعایت نکات ریز فنی تفاوت یک برق کار ماهر و یک فرد آماتور را مشخص می کند. به موارد زیر دقت کنید:

• رعایت فواصل: فاصله لوله های برق از لوله های گاز باید حداقل ۵ سانتی متر باشد. اگر لوله گاز روکار است، این فاصله باید بیشتر شود. همچنین فاصله از لوله های آب باید رعایت شود تا در صورت نشت آب، خطر برق  گرفتگی ایجاد نشود.
• تعداد خم ها: در مسیر بین دو قوطی (پوید)، نباید بیش از چهار خم ۹۰ درجه وجود داشته باشد. اگر مسیر پیچیده است، باید از جعبه تقسیم (Pull Box) استفاده کنید.
• عدم استفاده از لوله شکسته: هرگز از لوله های شکسته یا ترک خورده استفاده نکنید. نفوذ شیرابه بتن به داخل لوله، مسیر را کاملاً مسدود کرده و عبور فنر سیم کشی را غیرممکن می سازد.
• انتخاب سایز مناسب: قطر لوله باید متناسب با تعداد سیم ها باشد. طبق استاندارد، مجموع سطح مقطع سیم ها نباید بیش از ۴۰ درصد فضای داخل لوله را اشغال کند. این فضا برای تبادل حرارت سیم ها ضروری است.
• استفاده از چسب: اتصالات بین لوله و بوشن یا زانو باید با چسب پی وی سی محکم شود تا هنگام بتن ریزی جدا نشوند.
• تمیزکاری لبه ها: پس از برش لوله، لبه های تیز آن باید با سوهان یا کاتر صاف شود تا روکش سیم ها هنگام عبور زخمی نشود.

در ادامه، به بررسی مهم ترین نکات لوله کشی برق در دو بخش مجزا می پردازیم:

1. جداسازی لوله کشی جریان ضعیف از برق فشار قوی
2. لوله کشی برق در فضاهای مرطوب مانند آشپزخانه و سرویس های بهداشتی

جداسازی لوله کشی جریان ضعیف از برق فشار قوی

یکی از مهم ترین بخش های تاسیسات مدرن، توجه به سیستم های جریان ضعیف شامل تلفن، آنتن مرکزی، شبکه کامپیوتری و اعلام حریق است. اشتباه رایجی که بسیاری از برق کاران مرتکب می شوند، عبور دادن کابل های آنتن یا تلفن از کنار سیم های برق اصلی است.

عبور جریان برق متناوب (AC) در سیم های برق، میدان مغناطیسی ایجاد می کند که می تواند روی کابل های دیتا و آنتن نویز یا پارازیت ایجاد کند. برای جلوگیری از این مشکل باید نکات زیر رعایت شود:

• لوله گذاری مجزا: هرگز سیم برق و کابل تلفن یا آنتن را از داخل یک لوله عبور ندهید.
• رعایت فاصله: لوله های مربوط به جریان ضعیف باید حداقل ۱۵ تا ۲۰ سانتی متر از لوله های برق فاصله داشته باشند.
• قوطی های مجزا: برای پریزهای برق، تلفن و شبکه باید از قوطی های جداگانه با فاصله استاندارد استفاده شود.

لوله کشی در فضاهای مرطوب (آشپزخانه و سرویس بهداشتی)

حمام، توالت و آشپزخانه از نظر ایمنی الکتریکی جزو مناطق پرخطر محسوب می شوند. رطوبت بالا رسانایی را افزایش داده و خطر برق گرفتگی را چند برابر می کند.

• زون بندی (Zoning): طبق استاندارد، فضای حمام به زون های مختلف تقسیم می شود. نصب پریز در زون های نزدیک به دوش آب ممنوع است.
• مسیر عبور لوله: هیچ لوله برقی نباید از کف حمام یا توالت عبور کند، زیرا کف این مناطق نیاز به عایق کاری رطوبتی (قیرگونی یا ایزوگام) دارد و عبور لوله می تواند عایق را سوراخ کند. تمامی لوله های این بخش ها باید از سقف کاذب عبور داده شوند.
• پریزهای آشپزخانه: لوله کشی پریزهای آشپزخانه باید به گونه ای باشد که پریزها حداقل ۶۰ سانتی متر از سینک ظرفشویی و لوله های فاضلاب فاصله داشته باشند.

بازرسی و تست نهایی لوله کشی

پیش از آنکه مهندسین ناظر اجازه بتن ریزی یا گچ کاری را صادر کنند، کل سیستم لوله کشی باید بازرسی شود. پیمانکار برق موظف است موارد زیر را چک کند:

• تست انسداد: باید مطمئن شد که هیچ کدام از لوله ها توسط مصالح یا نخاله های ساختمانی مسدود نشده اند. برای این کار می توان فنر را به صورت امتحانی از لوله های مشکوک عبور داد.
• محکم بودن اتصالات: تمام بوشن ها و زانوها باید با چسب پی وی سی کاملاً آب بندی شده باشند تا شیره بتن وارد لوله نشود.
• بررسی قوطی ها: داخل تمام قوطی های کلید و پریز باید با کاغذ یا نایلون پر شود تا هنگام گچ کاری پر از ملات نشوند.

سخن نهایی

لوله کشی برق ساختمان یک عملیات مهندسی دقیق است که نیازمند دانش فنی، ابزار مناسب و متریال باکیفیت است. رعایت ترتیب مراحل از خط تراز تا ماهیچه کشی، توجه به سایز لوله ها و فواصل ایمنی، و استفاده از لوله های نسوز استاندارد، ضامن ایمنی ساکنین در آینده خواهد بود. هرگز کیفیت لوله و اتصالات را فدای هزینه کمتر نکنید، چرا که هزینه تعمیرات تاسیسات توکار در آینده بسیار سنگین تر خواهد بود.
